今天，麗繡坊給大家介紹一(yī / yì ／yí)下電腦繡花機構成和(hé / huò)工作原理。

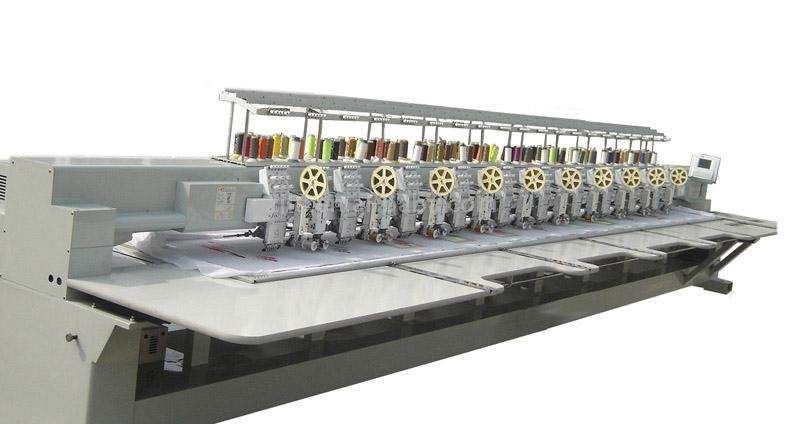

電腦繡花機主要(yào / yāo)由機械系統、傳動系統、電控系統三大部分組成。機械系統主要(yào / yāo)由機架部件、箱體部件、刺步機構、挑線機構、換色機構、夾線機構、繡花框部件、手拉開關箱部件等組成，傳動系統的主電機分爲(wéi / wèi)伺服電機和(hé / huò)變頻電機，目前國産繡花機伺服采用的大多數是大豪伺服系統。
比如：爲(wéi / wèi)保證繡花精度，主電機帶有電磁刹車裝置。主電機通過同步齒形帶帶動下軸，下軸通過鏈輪傳動上軸，上軸帶動刺布機構和(hé / huò)挑線機構運動，下軸又通過錐齒輪傳動旋梭及剪線機構運動，從而完成繡花機底線和(hé / huò)面線的鎖套，在織物上形成繡花線迹。
繡花機的具體工作原理。
先用刺繡CAD制版，生成樣版後，将載有刺繡程序及花樣的盤片先後分别放入電腦磁盤驅動器中，在程序控制下，電腦将花樣坐标值換成與繃框X、Y方向位移量量相當之電信号，送到X、Y、Z單片機系統進行電機升降速處理後，輸出三相六拍号，線電機的功放箱進行功率放大，紅色支X、Y步進電機，帶動繃框完成X、Y間的進給運動；同時驅動Z步進電機，帶動機針作上下運動，從而使刺繡連續地(dì / de)進行下去。
Z步進電機通過同步齒形帶等驅動機頭傳動機構旋轉，機頭的特定機構使引線機構和(hé / huò)機針帶頭着面線作出、下運動，穿刺面料；鈎線機構中的旋梭旋轉，使面線繞過藏有底線梭殼；挑線機構運動，輸送面線，收緊線迹，準備下一(yī / yì ／yí)個線迹的面線線段。X、Y步進電機通過同步齒形帶等機構帶動綢框和(hé / huò)面料作平面運動。将面料上每個待繡線迹點送往機針刺繡，機針上下運動的速度與繃框移動的方向、移動量以及移動速度的協調配合運動，使面線和(hé / huò)底線絞合，在面料上作出雙線鎖式線迹。當刺繡連續地(dì / de)進行下去，完成花樣的電腦刺繡。
